Steuerung von Jalousien, Rollos und Markisen

Den Lauf von Jalousien, Rollos und Markisen  können Sie jetzt auch mit Wandsendern steuern, welche im Design auf die sonstigen Wandschalter und Steckdosen abgestimmt sind. Ein Bestandteil des Angebots der Firma  K-system sind auch Standardmotoren und Steuerelemente von Somfy. Als Hersteller von Sonnenschutztechnik können wir jedoch unseren Kunden ein breiteres Angebot an Dienstleistungen anbieten. Wir reagieren auf aktuelle Trends und falls der Kunde eine gestalterische Abstimmung der Steuerelemente für  Jalousien, Rollos und Markisen auf die übrigen Schalter und Steuerschalter wünscht, erstellen wir ein Projekt für die Jalousiebedienung und sorgen für die fachgerechte Montage dieser Schalter. In unseren Sonnenschutztechnik-Studios erhalten Sie den Kontakt an den nächstliegenden Händler für Design-Schalter, -steckdosen und -steuertaster unseres Partners - der Firma ABB.

Behaglichkeit im Schatten

Längst sind die Zeiten vorbei, wie bei uns ängstlich begonnen wurde, Jalousien oder Rollos mit Kurbel- oder Zugbandbedienung zu verwenden. Heute sind motorisch angetriebene Sonnenschutzanlagen, die über sog. Jalousieschalter bedient werden, Standard. Neben einer unbestrittenen Erhöhung des Wohnkomforts ermöglichen sie auch nicht unwesentlich Energie zu sparen.
Haben Sie gewusst, dass Sie mit Hilfe der modernen Jalousieschalter mehrere Rollos gleichzeitig oder auch alle Jalousien im gesamten Gebäude bedienen können? Dass Sie den Lauf der Jalousie auch ferngesteuert, anhand eines Zeitprogramms oder z. B. entsprechend der Beleuchtungsstärke steuern können? Dass die Markisen bei Regen automatisch einfahren können? Es gibt wirklich viele Möglichkeiten. Und alle Steuerelemente lassen sich ästhetisch mit Schaltern, Steckdosen oder sonstigen Elektroinstallationsgeräten in ABB Designbaureihen, die im Gebäude schon verwendet wurden, ergänzen.

Was können Sie bedienen?

• Außen- und Innenjalousien, einschließlich der Winkelneigung der Lamellen
• Außen- und Innenrollos
• Markisen

Eine Grundvoraussetzung für die Verwendung von Jalousieschaltern ist, dass die Jalousien mit Elektromotoren mit zwei Wicklungen, um die Bewegungsrichtung mittels Netzspannung steuern zu können, angetrieben werden.

Steuerung von Jalousien einzeln auch nach Gruppen

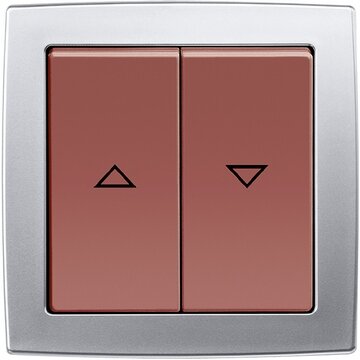

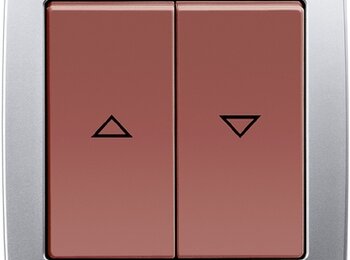

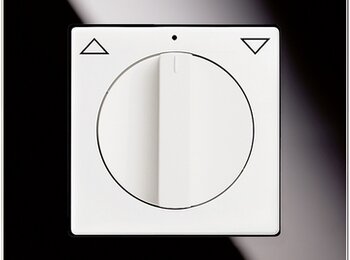

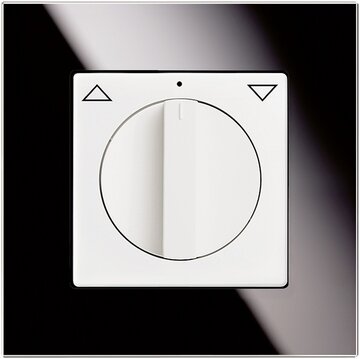

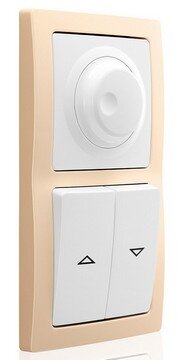

Die einfachsten elektromechanischen Geräte (Rad- oder Drehschalter oder Taster) ermöglichen ein unabhängiges Bedienen einzelner Jalousien. Sollten Sie höhere Ansprüche haben, müssen Sie auf elektronische Jalousieschalter zurückgreifen. Damit können Sie steuern:

• jede Jalousie einzeln
• Jalousien in Gruppen (z. B. in einem Raum)
• alle Jalousien zentral (z. B. im ganzen Haus)

Wie geht das?

Eine Rollladengruppe kann eine beliebige Anzahl an  Jalousien enthalten und auch die Anzahl der Gruppen auf einer Bedienungsebene oder die Gesamtanzahl der Bedienungsebenen innerhalb des gesamten Objekts sind nicht begrenzt. Das Prinzip ist sehr einfach:

• an jedem Motor muss ein elektronischer Schalter angeschlossen sein
• Schalter, die eine Gruppe bilden sollen, werden über Eingänge miteinander verbunden
• die Ausgänge des Geräts, mit dem die ganze Gruppe gesteuert werden soll, werden an die Eingänge eines Geräts aus der Gruppe angeschlossen.

Auf diese Art und Weise können beliebige Funktionssysteme gebildet werden. Die elektronischen Geräte ermöglichen zudem weiterhin eine individuelle Steuerung der angeschlossenen Jalousien.
Wenn Sie nicht an jedem Fenster einen Schalter haben möchten und Ihre Jalousien nur in Gruppe steuern möchten, können Sie ein. sog. Verteilerrelais verwenden. Dieses spezielle Gerät wird an den elektronischen oder aber auch mechanischen Jalousieschalter angeschlossen und ermöglicht eine sicheres Anschließen von zwei Motoren. Wenn Sie nämlich an einen Schalter zwei oder sogar mehrere Elektromotoren anschließen würden, könnte dies einen negativen Einfluss sowohl auf die mechanischen Eigenschaften des Antriebs als auch auf den Schalter selbst haben. In diesem Fall ist eine Verwendung von Verteilerrelais mehr als empfehlenswert. Da an einen einzelnen Schalter beliebig viele Verteilerrelais angeschlossen werden können, können praktisch unbegrenzt viele Jalousien kollektiv gesteuert werden.
Obwohl der Anschluss von Jalousieschaltern sehr einfach ist, empfehlen wir unseren Kunden, dass Sie sich noch vor der Ausführung der groben Elektroinstallation an Ihren Sonnenschutzlieferanten, Fachplaner oder Ihre Elektroinstallationsfirma Elektroinstallation wenden.

Wählen Sie die Komfortstufe

Abhängig von der Kombination des  Steuerelements und des elektronischen Jalousieschalters lassen sich verschiedene Komfortebenen erzielen. Es liegt nur noch am Kunden, ob er seine Jalousien:

• durch Berührung
• ferngesteuert
• automatisch bedienen wird.

Das Grundprinzip der Steuerung von elektronischen Jalousieschaltern ist die sog. Kurzstreckensteuerung, analog wie bei Dimmern. Das Gerät reagiert  sowohl auf die Berührungsstelle des Steuerelements als auch auf die Dauer der Berührung. Wird das Steuerelement im oberen Teil gedrückt, fahren die Jalousien nach oben, beim Drücken im unteren Teil fahren die Jalousien nach unten.

Wenn Sie das Steuerelement nur antippen, fährt die Jalousie in ihre Endposition in der jeweiligen Richtung. Wenn Sie das Element zwischendurch nochmal kurz betätigen, wird der Lauf der Jalousie gestoppt. Auf diese Art und Weise kann die Jalousie in jede beliebige Position zwischen den beiden Endlagen gebracht werden. Dasselbe Ergebnis erreicht man, wenn man das Steuerelement länger gedrückt hält – die Jalousie bewegt sich dann solange, bis das Steuerelement nicht losgelassen wird.

Elektronische Jalousieschalter sind zusätzlich mit einem Mini-Umschalter ausgestattet, mit dem die Funktion nach Bedarf getrimmt werden kann. So können Sie zum Beispiel eine bestimmte Zwischenposition abspeichern (diese Position wird nach einem kurzen Betätigen des Steuerelements im unteren Teil angefahren). Es besteht die Möglichkeit, den Modus für die Steuerung der Lamellenneigung oder den optimierten Modus für die Steuerung von Markisen zu aktivieren.

Einmal programmieren und das war´s

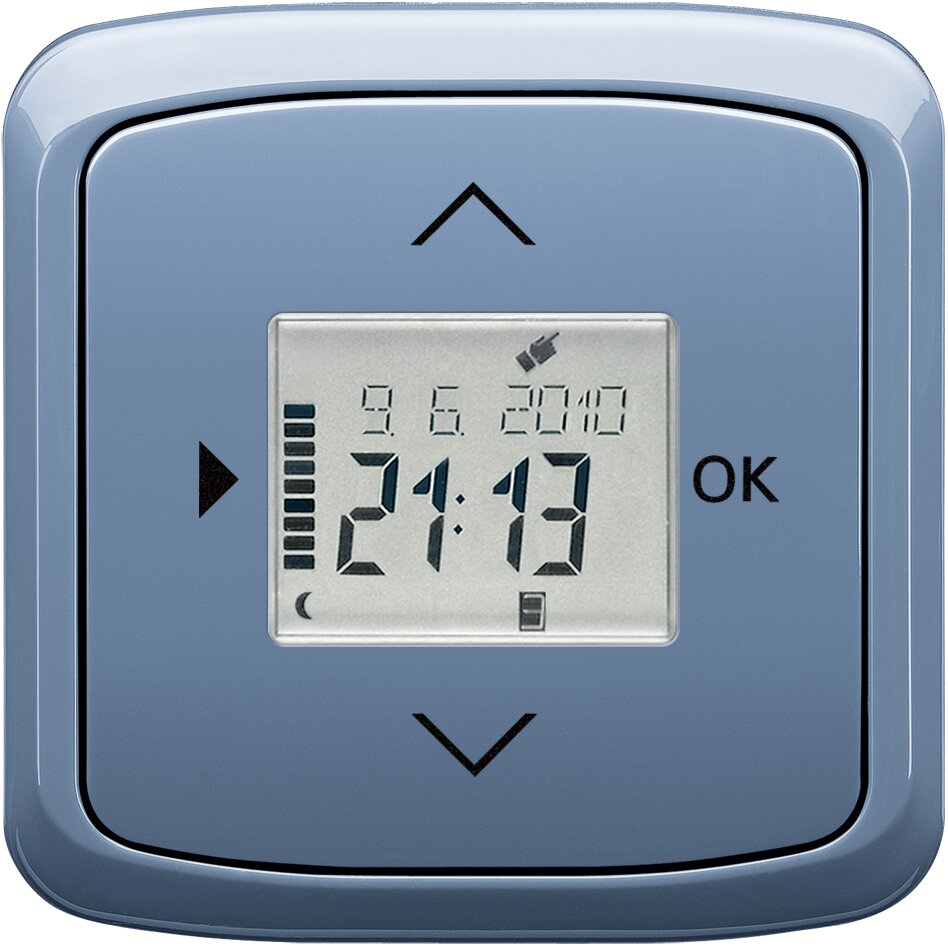

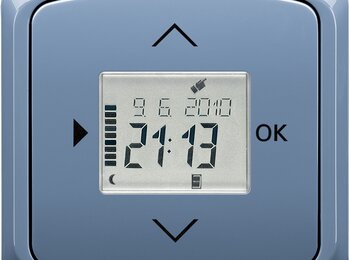

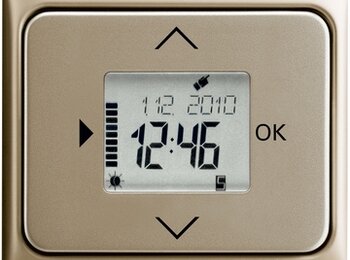

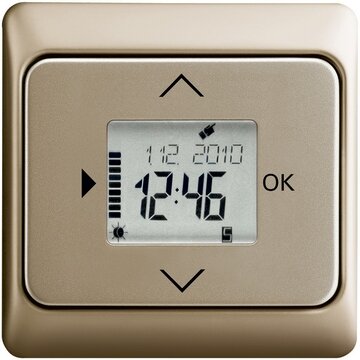

Dank den verschiedenen Steuerelementen ist es möglich, den steigenden Anforderungen an eine komfortable Bedienung in der Zukunft gerecht zu werden. Anspruchsvollere Anwender werden sicher die Möglichkeit einer drahtlosen oder sogar selbsttätigen Steuerung des Jalousielaufs begrüßen. Bei Verwendung eines Steuerelements mit Zeitschaltfunktion und Display (meistens ein Gerät in Zentralfunktion) können im Speicher des Geräts Zeiten (Tages- oder Wochenprogramm) für das Hoch- und Herunterfahren der Jalousie gespeichert werden. Falls die Steuerung an den  Sonnenaufgang und Sonnenuntergang gebunden sein soll, genügt es einfach, die sog. Astrofunktion zu aktivieren – die eingegebenen Schaltzeiten werden dann vom Gerät automatisch in Abhängigkeit davon, wie sich die Tage im Jahresverlauf verlängern oder verkürzen, korrigiert. Der Kunde hat zudem weiterhin die Möglichkeit, die Jalousie per Hand zu bedienen, indem er am oberen oder unteren Teil der Abdeckung drückt.

Jalousien können auch aufs Wetter reagieren

In Kombination mit elektronischen Schaltern können auch verschiedene Sensoren verwendet werden, sodass die Jalousiebewegung automatisch aufgerufen werden kann – bei Erreichen eines bestimmten Einstellwertes für eine physikalische Größe, die der Sensor messen kann. Die Geräte können dann reagieren auf:

• Beleuchtungsstärke
• Glasbruch
• Windgeschwindigkeit
• Feuchtigkeit (Regen)
• Raumtemperatur

Die wahrscheinlich meist genutzte Funktion in Abhängigkeit von der Stärke der Außenbeleuchtung ist das automatische Herunterfahren der Jalousie bei Dämmerung, d.h. beim Erreichen einer wählbaren Dämmerungsstufe. Diese Funktion sorgt bei Dunkelheit für Schutz vor neugierigen Blicken von außen. Man kann auch die umgekehrte Art nutzen, wenn die Jalousie nach dem Überschreiten eines Schwellenwertes, den man anpassen kann, herunterfährt. Somit kann eine Überhitzung des Innenraums verhindert werden oder die Inneneinrichtung vor schädlicher Wirkung der direkten Sonneneinstrahlung schützen.

Es besteht auch die Möglichkeit, einen Sensor zu verwenden, der einen Glasbruch erkennen kann. Wird die Glasscheibe (z. B. bei starkem Gewitter) zerbrochen, so fährt der angeschlossene Rolladen sofort nach unten und verhindert Schäden an der Inneneinrichtung oder den Zutritt von unbefugten Personen.

Weitere Sensoren sind für die sog. Wetterstation bestimmt. Eine rechtzeitige Reaktion auf eine bestimmte Windgeschwindigkeit oder auf Regen ist insbesondere bei Markisen und Dachfenstern wichtig. Wenn die Windgeschwindigkeit den eingestellten Schwellenwert übersteigt oder der Regensensor Wasser erkennt, gibt das Gerät einen Befehl zum Einfahren der Markise. An die Wetterstation können bis zu zwei Helligkeitssensoren angeschlossen werden. Soll der Wintergarten vor der Sonneneinstrahlung geschützt werden, kann die Verschattung automatisch aktiviert werden – beim Erreichen eines voreinstellbaren Wertes.

Wo kann man Jalousieschalter nutzen
Elektronische Jalousieschalter machen die Bedienung der Jalousien angenehmer, einfacher und zugleich perfekter. Anwendung finden sie insbesondere bei der Verschattung von Wohnräumen, Wintergärten, Dachfenstern, Außenterrassen etc..

Fernbedienung – Gemütlichkeit aus dem Sessel
Die Vorteile einer Fernbedienung braucht man sicher nicht zu beschreiben. Jeder kennt sie aus eigener Erfahrung – einen Fernseher, DVD-Player oder ein Heimkino, das nur eine manuellen Bedienung hat, könnte man sich heute gar nicht mehr vorstellen.

Wieso sollte man auf solchen Komfort bei der Bedienung von Sonnenschutztechnik verzichten? Sie brauchen nicht mehr aufzustehen und zum Schalter gehen, wenn Sie ihr Heimkino einschalten möchten oder den Innenraum verschatten oder aufhellen möchten.

Ein bisschen Theorie

Für jedes System der  Fernsteuerung gilt generell, dass es mindestens einen Sender und einen Empfänger enthalten muss. Dabei muss sichergestellt sein, dass der Empfänger auf die Befehle des Senders reagiert – beide Geräte müssen das gleiche Übertragungsmedium und die gleiche Codierung verwenden. Heute werden meistens  zwei Übertragungssysteme genutzt:

• Funkübertragung
• Infrarotübertragung.

Bei der Bedienung der  Sonnenschutztechnik, mit Ausnahme von Decomatic Vertikaljalousien, wird ein Funksteuerungssystem verwendet. Das System basiert auf dem Senden und Empfangen eines verschlüsselten Hochfrequenzsignals, dass sich in alle Richtungen ausbreitet und mit einer mehr oder weniger starken Abschwächung  auch Hindernisse durchdringt. Sender und Empfänger müssen also nicht zwingend Sichtverbindung haben. Die Funksteuerung wurde früher praktisch nur bei der Zentralverriegelung von Fahrzeugen verwendet. Heute wird dieses System ständig erweitert und findet auch bei der Bedienung von fest installierten Verbrauchern Anwendung.

Die Infrarotsteuerung ist aufgrund der jahrelangen Nutzung im Bereich der Hi-Fi-Technik bekannter. Das Steuersignal breitet sich ähnlich wie sichtbares Licht aus - geradlinig und in richtungsabhängig. Der Sender muss also mehr oder weniger genau auf den Empfänger ausgerichtet sein und dem Steuersignal darf kein anderes Hindernis im Weg stehen. Bei Elektroinstallationen sind die IR-Strahlungsquellen jedoch leistungsfähiger, die Erfordernis einer direkten Sichtverbindung zwischen Sender und Empfänger kann oftmals durch mehrmalige Reflexion, z. B. an Möbeln oder Wänden etc., umgangen werden.

Funksender
Da sich das Steuersignal auch durch Hindernisse fortplanzt und in der Reichweite des Senders mehrere Empfänger sein können, ist jedem Sender ein einmaliger Code zugeordnet. Alle Empfänger, die sich in der Reichweite des Senders befinden, werten den empfangenen Code aus und der programmierte Befehl wird nur von jenem Empfänger ausgeführt, der einen identischen Code in seinem Speicher abgelegt hat. Dadurch wird eine individuelle Steuerung auch bei gleichzeitig mehreren Sendern und Empfängern an einem Ort gewährleistet.

Die Grundvoraussetzung für die Funktionsfähigkeit des Systems ist das Programmieren des Empfängers. Dabei werden im Speicher des Empfängers der Code des gewünschten Senders und die Art der Steuerung abgelegt und ggf. die auszuführende Funktion gewählt. Sender und Empfänger lassen sich untereinander beliebig kombinieren, wenn der Sender ausreichend viele Tasten für die gewünschte Funktion hat und wenn der Empfänger ausreichend viele Speicherplätze für die Codes besitzt.

Autorin des Artikels: Kúdelová Andrea in Zusammenarbeit mit der Firma ABB

Datum: 24.1.2011
